展厅CAD施工图深化注意事项

来源: 长沙佐尚数字科技有限公司  日期:2020-01-13  点击:979  属于:行业新闻

   随着我国经济的快速发展,建筑项目也随之越来越复杂,各地都在建筑施工,既然要施工就离不开施工图,施工图设计是一项技术门槛很高的工作,不是任何一个设计师就能够完成的,施工设计图必须从施工材料、设备、结构、工艺以及美观艺术等多方面综合考虑的,好比一个展厅的从选址,施工到完工都离不开展厅CAD施工图深化,一个详细的施工图可以免去很多不必要的麻烦和失误出现。那么展厅CAD施工图深化有哪些是需要注意的呢?下面长沙佐尚效果图设计小编给大家详细介绍下。

  展厅CAD施工图深化注意事项

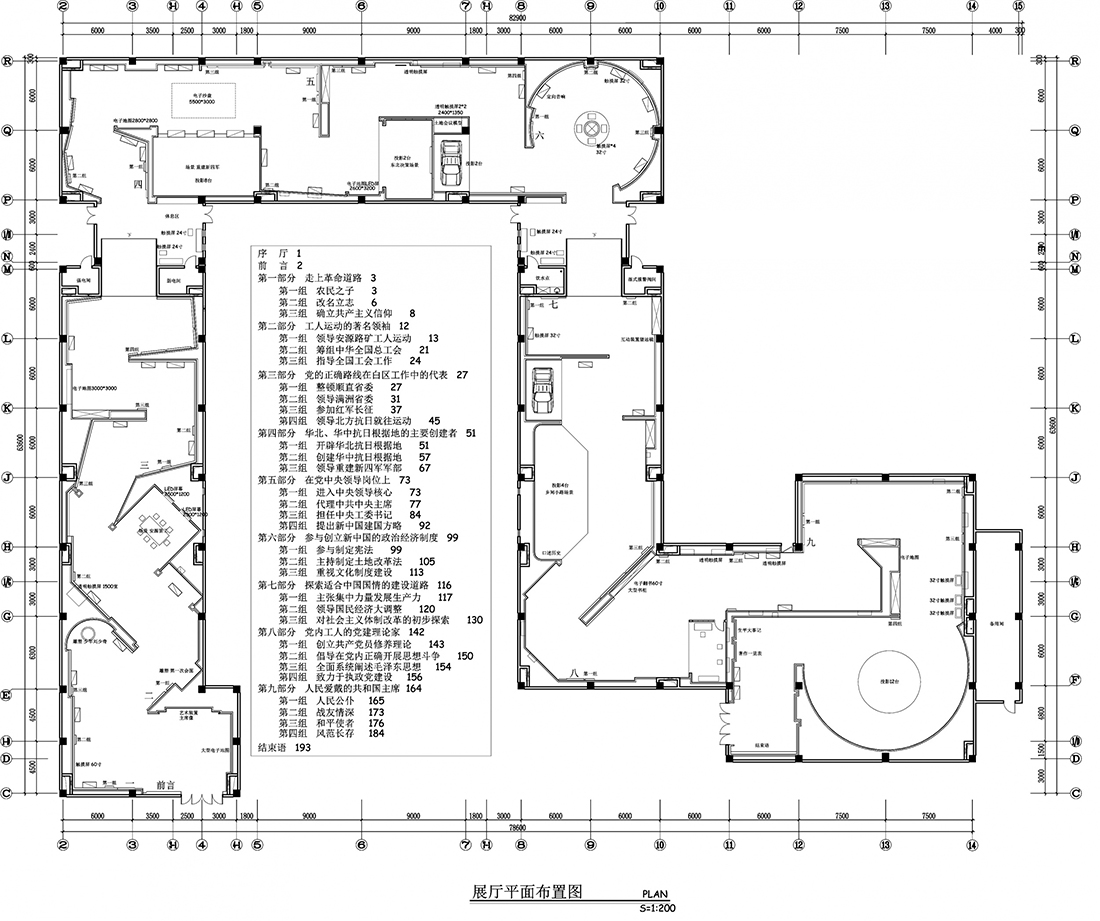

  展厅设计公司一般来说,施工图是给施工人员看的,因为施工人员要根据设计图纸来施工,一般业主只看平面布置图、平面规划图和效果图,所以展厅设计施工图纸这块很重要,一点小细节也不可忽视,要不然现场施工做出来的效果可能有偏差,以免造成不必要的麻烦和损失,完整的展厅施工图基本包括:平面图、立面图 、剖面图(节点大样图);细节还包括封面、图纸目录、设计说明、装修说明、材料列表等。

  展厅设计施工图注意事项:

  一、平面图或结构图不要遗漏任何需要绘制的细节。

  二、要注意现场原始情况,注意消防栓、电箱和水管位子,以便设计是避开或隐形设计等。

  三、展厅施工剖面图和立面图上内容尽量详细,标高不要缺少等。



展厅CAD施工图深化注意事项



  四、节点详图不要少或表达不清的地方。

  五、楼梯间的楼梯不要把方向画反,楼梯间尺寸要求要符合设计规范。

  六、注意虚实线条的运用和结合。

  七、设计说明和建筑设计说明内容要详细,要有针对性。

  八、总尺寸和分尺寸要标注清楚,不能漏标。
